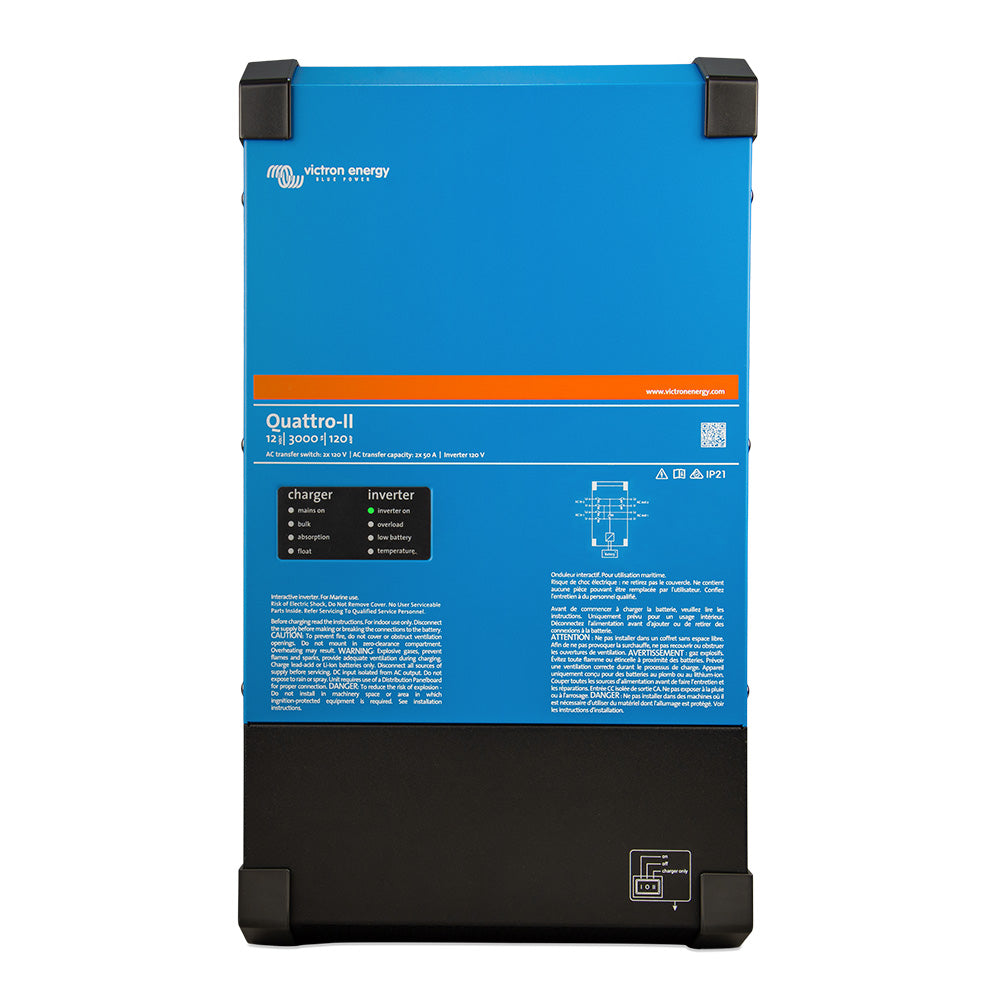

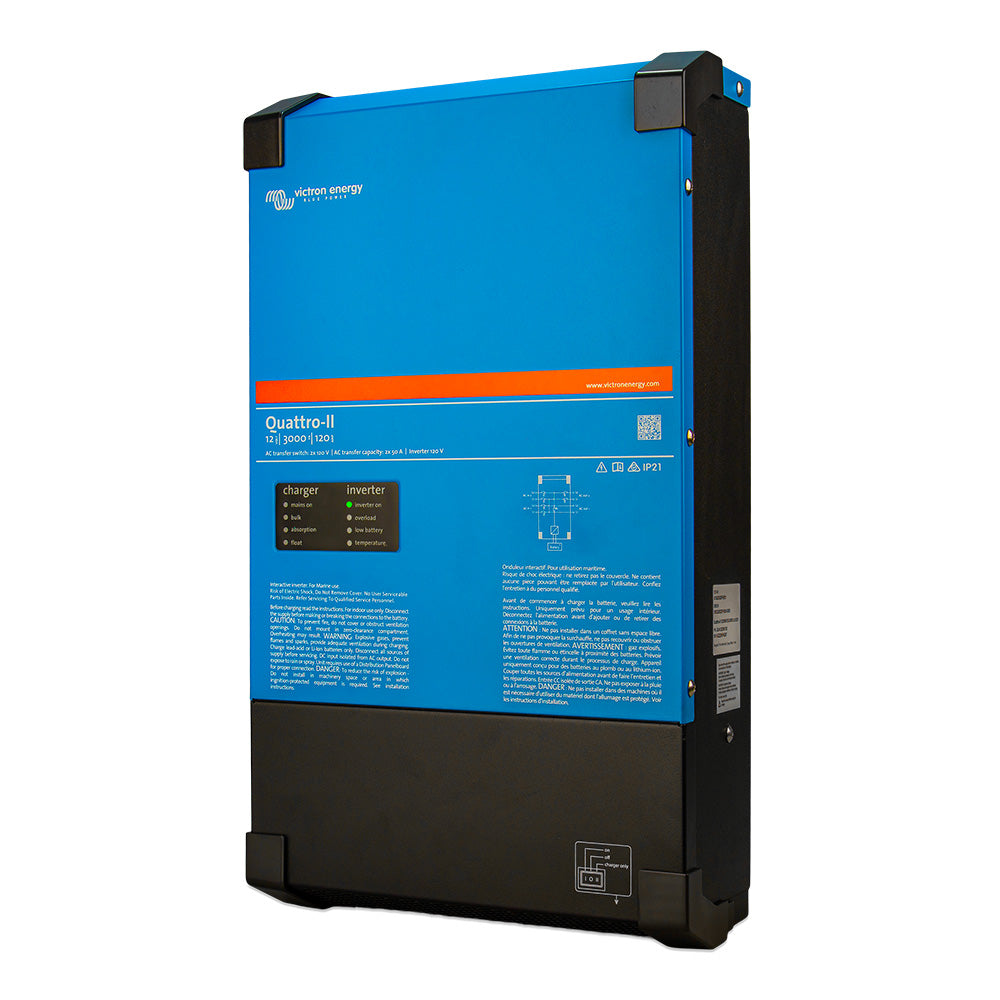

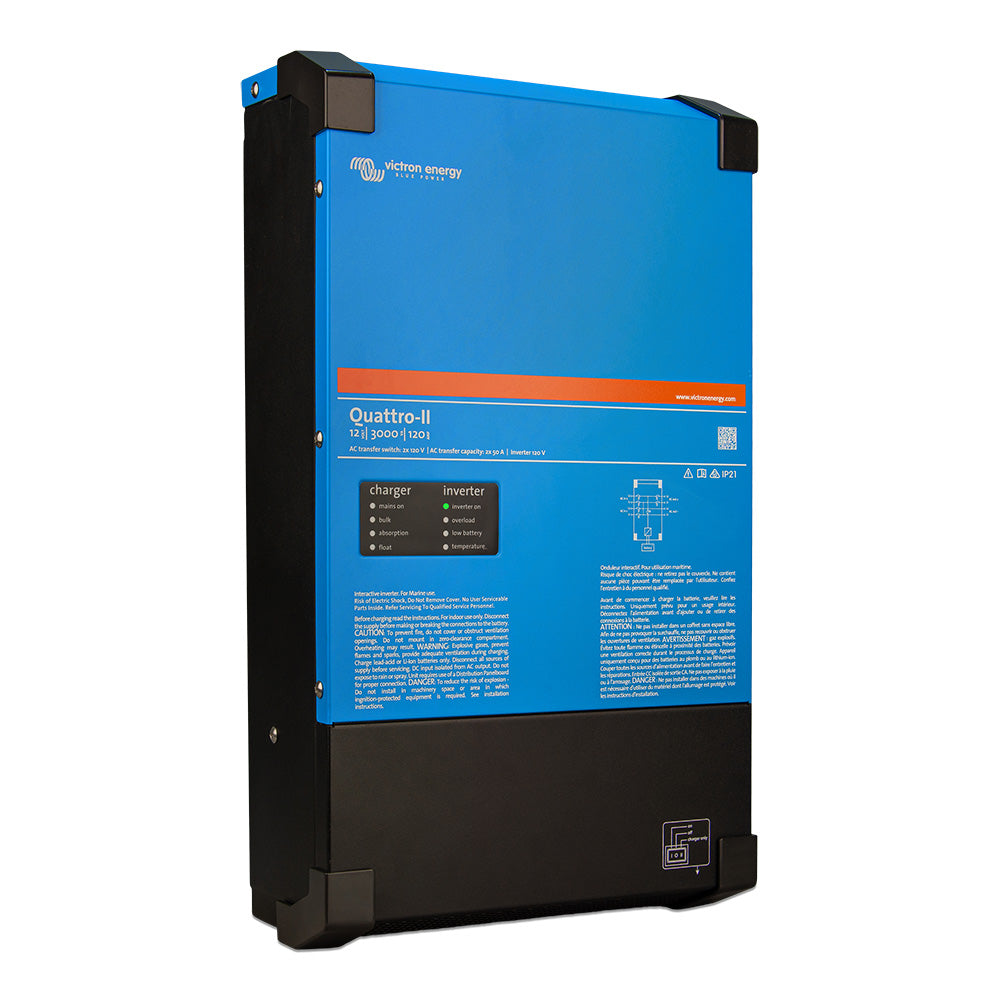

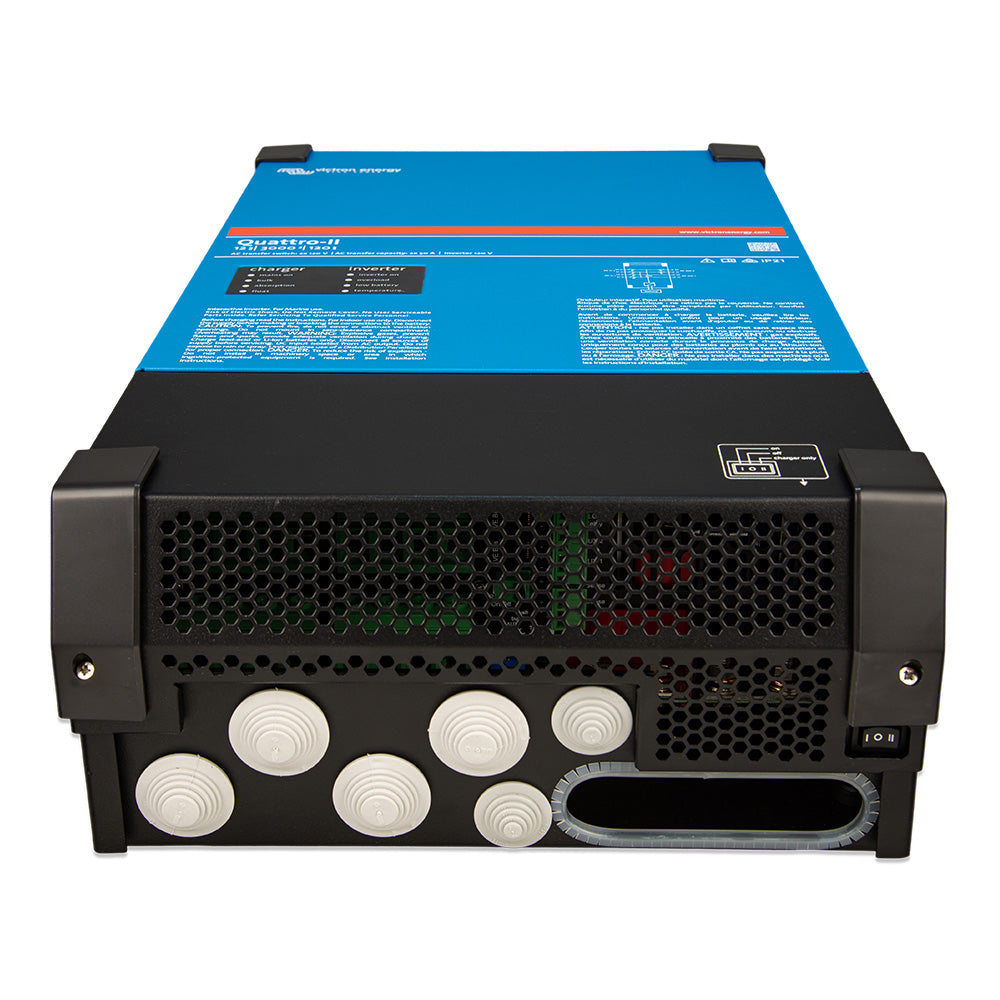

Quattro-II - 12/3000 - 120-50/50 - 2 x 120 V

Al igual que el MultiPlus-II 2x120V, el Quattro-II 2x120V es un inversor y cargador combinado diseñado específicamente para aplicaciones estándar norteamericanas de 50 A y 120/240 VCA de fase dividida. Además, admite dos entradas de CA y se conecta automáticamente a la fuente activa.

Entrada y salida de 120/240 V, o entrada y salida de 120 V (salida siempre de 120 V en modo inversor).

Las dos entradas de CA pueden alimentarse desde una fuente bifásica de 120/240 V o una monofásica de 120 V. Cuando una de las fuentes de CA está disponible, el Quattro la utilizará para alimentar su salida. Por lo tanto, la salida reflejará la entrada de CA.

El inversor/cargador se conecta al neutro y a la línea de entrada preferida (L1). Por lo tanto, la energía necesaria para cargar las baterías se obtendrá de L1.

El Quattro cambia a modo inversor cuando no hay suministro de corriente alterna disponible. La salida del inversor es de 120 V monofásica. En modo inversor, el Quattro conecta ambas líneas de salida (L1 y L2) para suministrar 120 VCA a las cargas conectadas a cualquiera de las líneas.

Por lo tanto, cualquier carga de 240 V solo recibirá alimentación cuando el Quattro esté conectado a una fuente de corriente alterna bifásica. Esto evita que cargas de alto consumo, como calentadores de agua o aires acondicionados de 240 V, descarguen la batería.

PowerControl y PowerAssist: Aumentando la capacidad de la red eléctrica o de un generador.

Se puede configurar una corriente máxima para la red eléctrica o el generador. El Quattro tendrá en cuenta otras cargas de CA y utilizará el excedente para cargar la batería, evitando así la sobrecarga del generador o la red eléctrica (función PowerControl).

PowerAssist lleva el principio de PowerControl a un nivel superior. Cuando la potencia máxima solo se requiere durante un período limitado, el Quattro compensa la falta de energía del generador, la red eléctrica o la toma de tierra con la energía de la batería. Al disminuir la carga, la energía sobrante se utiliza para recargar la batería (disponible solo en la entrada L1).

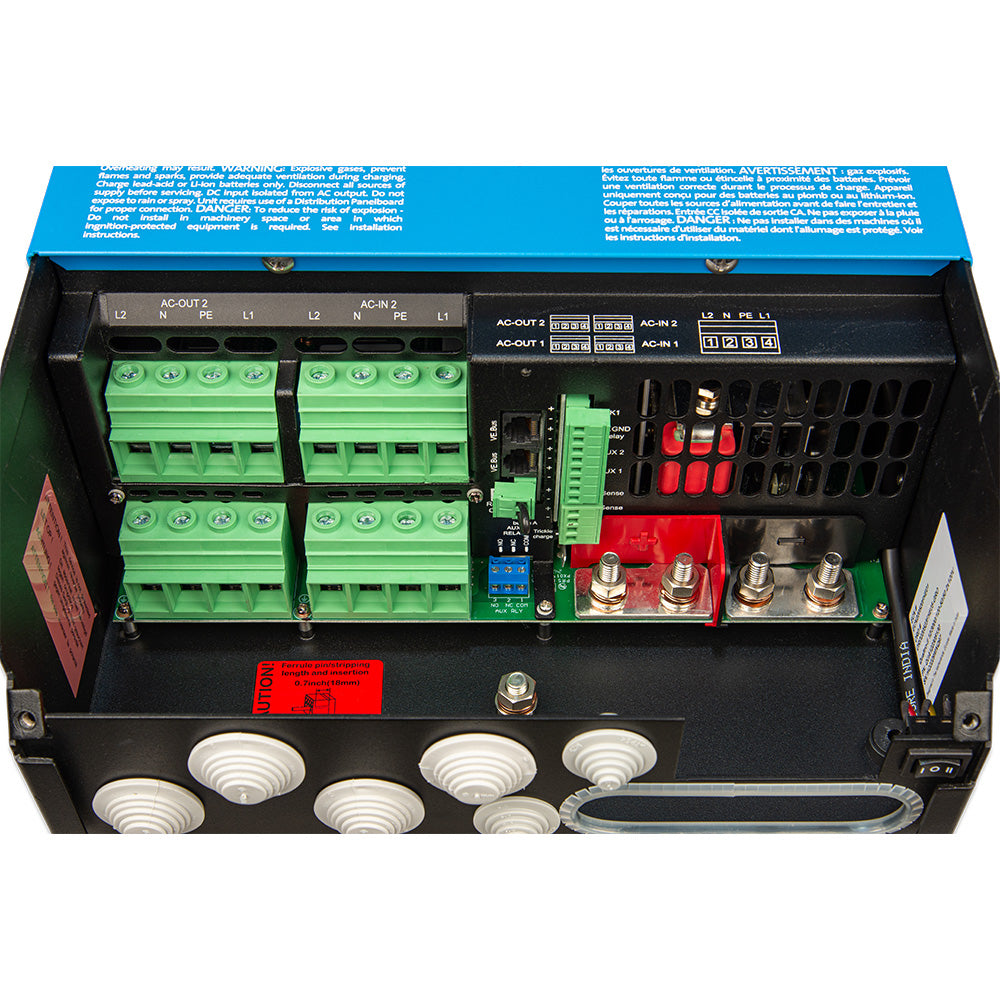

Dos entradas de CA y dos salidas de CA

El Quattro puede conectarse a dos fuentes de corriente alterna independientes, por ejemplo, a la red eléctrica y a un generador, o a dos generadores. El Quattro-II se conectará automáticamente a la fuente activa.

La salida principal cuenta con función de alimentación ininterrumpida. El Quattro asume el suministro a las cargas conectadas de 120 V en caso de fallo de la red eléctrica o cuando se desconecta la alimentación de tierra/generador. El tiempo de transferencia de la salida L1 es inferior a 18 milisegundos, por lo que los ordenadores y otros equipos electrónicos seguirán funcionando sin interrupciones. El tiempo de transferencia de la salida L2 es mayor: aproximadamente 40 milisegundos.

La segunda salida (auxiliar) solo está activa cuando hay corriente alterna disponible en la entrada del Quattro. A esta salida se pueden conectar cargas que no deban descargar la batería.

Potencia prácticamente ilimitada gracias al funcionamiento en paralelo y trifásico

Se pueden conectar hasta 6 unidades Quattro en paralelo para obtener una mayor potencia. Además de las conexiones en paralelo, se pueden configurar tres unidades del mismo modelo para una salida trifásica. En configuraciones multifásicas, el nivel 2 (L2) se desactiva en todas las unidades.

Configuración, supervisión y control del sistema in situ

Los ajustes se pueden modificar en cuestión de minutos con la aplicación VictronConnect o el software VEConfigure (se requiere un ordenador o portátil y una interfaz MK3-USB). Se ofrecen diversas opciones de monitorización y control: Cerbo GX, Color Control GX, portátil, ordenador, Bluetooth (con el adaptador VE.Bus Smart opcional), monitor de batería y panel de control digital multifunción.

Configuración y monitorización remotas

Instale un Cerbo GX u otro producto GX para conectarse a internet. Los datos operativos se pueden almacenar y visualizar gratuitamente en nuestro sitio web VRM (Victron Remote Management). Una vez conectado a internet, podrá acceder a los sistemas de forma remota y modificar la configuración.

Presupuesto:

• PowerControl y PowerAssist: Sí (en la entrada L1)
• Interruptor de transferencia: 50 A
• Corriente máxima de entrada de CA: 50 A (cada fase)

Especificaciones del inversor:

• Rango de voltaje de entrada CC: 9,5-17 V
• Salida en modo inversor: Tensión de salida: 120 V CA ± 2% / Frecuencia: 60 Hz ± 0,1% (1)
• Potencia de salida continua a 25 °C: 3000 VA
• Potencia de salida continua a 25 °C: 2400 W
• Potencia de salida continua a 40 °C: 2200 W
• Potencia de salida continua a 65 °C: 1700 W
• Potencia de inyección aparente máxima: 2500 VA
• Potencia máxima: 5500 W
• Eficiencia máxima: 93%
• Potencia sin carga: 15 W
• Potencia sin carga en modo AES: 10 W
• Consumo de energía sin carga en modo de búsqueda: 4 W

Especificaciones del cargador:

• Entrada de CA: Bifásica: 180-280 Vca 45-65 Hz / Monofásica: 90-140 Vca 45-65 Hz
• Tensión de carga 'Absorción': 14,4 V
• Tensión de carga 'flotación': 13,8 V
• Modo de almacenamiento: 13,2 V
• Corriente máxima de carga de la batería: 120 A
• Sensor de temperatura de la batería: Sí

Especificaciones generales:

• Salida auxiliar: 50 A (cada rama)
• Sensor de corriente alterna externo (opcional): 100 A
• Relé programable: Sí
• Protección: a – g
• Puerto de comunicación VE.Bus: Para funcionamiento en paralelo y trifásico, monitorización remota e integración de sistemas.
• Puerto de comunicación de uso general: Sí, 2x
• Encendido/apagado remoto: Sí
• Rango de temperatura de funcionamiento: -40 a +65 °C (-40 a 150 °F). Refrigeración asistida por ventilador.
• Humedad (sin condensación): Máx. 95%

Especificaciones de la carcasa:

• Material y color: Acero, azul RAL 5012
• Categoría de protección: IP22
• Conexión de la batería: 2 tornillos M8 de 2x2
• Conexión CA 120/240 V: Terminales de tornillo de 21 mm² (4 AWG)
• Peso: 32,8 kg / (52 lb)
• Dimensiones (alto x ancho x fondo): 579 x 319 x 168 mm / (23 x 13 x 7 pulgadas)

Estándares:

• Seguridad: EN-IEC 60335-1, EN-IEC 60335-2-29
• Emisión, inmunidad: EN 55014-1, EN 55014-2, EN-IEC 61000-3-2, EN-IEC 61000-3-3, IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-3
• Puede ajustarse a 50 Hz
• Protección contra cortocircuitos en la salida, sobrecarga, tensión de batería demasiado alta, tensión de batería demasiado baja, temperatura demasiado alta, 120 Vca en la salida del inversor, ondulación de tensión de entrada demasiado alta
• Carga no lineal, factor de cresta 3:1.
• Temperatura ambiente de hasta 75 grados Fahrenheit / 25 grados Celsius
• Se apaga cuando no hay ninguna fuente de alimentación de CA externa disponible.
• Relé programable que puede configurarse, por ejemplo, para alarma general, detección de baja tensión CC o arranque/parada de grupo electrógeno: CA: 120 Vca / 4 A / CC: 4 A hasta 35 Vcc, 1 A hasta 60 Vcc
• Se utiliza, por ejemplo, para comunicarse con un BMS de batería de litio.

Presupuesto:

• Entrada del cargador - Voltaje: 120 VCA
• Salida del cargador - Amperaje: 50 A
• Voltaje de salida del cargador: 14 V CC
• Bancos de carga: 2
• Inversor con potencia de salida continua: 3000 VA / 2400 W
• Tensión de entrada del inversor: 9,5 - 17 V CC
• Tensión de salida del inversor: 120 V CA
• Cantidad de salidas: Ninguna
• Dimensiones de la caja: 28 cm de alto x 43 cm de ancho x 69 cm de largo. Peso: 27 kg.
• Código UPC: 8719076057369
