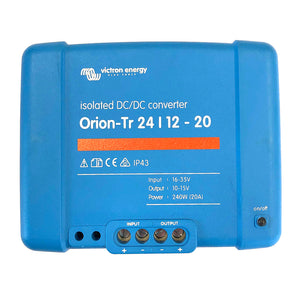

Convertidor CC-CC aislado Orion-TR 24/12-20A (240W)

Modelo aislado: entradas y salidas separadas (-)

Terminal de encendido/apagado remoto

El terminal de encendido/apagado remoto elimina la necesidad de un interruptor de alta corriente en el cableado de entrada. Este interruptor puede accionarse con un interruptor de baja potencia o, por ejemplo, con el interruptor de arranque/parada del motor.

Todos los modelos son a prueba de cortocircuitos y se pueden conectar en paralelo para aumentar la corriente de salida.

Se puede conectar un número ilimitado de unidades en paralelo.

Protección contra altas temperaturas

La corriente de salida se reducirá a altas temperaturas ambiente.

Protección IP43

Cuando se instala con los terminales de tornillo orientados hacia abajo.

Terminales de tornillo

No se necesitan herramientas especiales para la instalación.

Fusible de entrada (no reemplazable)

Solo en modelos con entrada de 12 V y 24 V.

Voltaje de salida ajustable

No está diseñado para cargar baterías (considere usar un Orion-Tr Smart para cargar baterías).

Presupuesto:

• Rango de voltaje de entrada: 16-35 V
• Apagado por bajo voltaje: 14 V
• Reinicio por bajo voltaje: 15 V
• Tensión de salida nominal: 12,2 V
• Rango de ajuste de la tensión de salida: 10-15 V
• Tolerancia de tensión de salida: +/- 0,2 V
• Ruido de salida: 2 mV rms
• Corriente de salida continua a tensión de salida nominal y 40 °C: 20 A
• Corriente de salida máxima (10 s) a tensión de salida nominal: 25 A
• Corriente de salida en cortocircuito: 50 A
• Potencia de salida continua a 25 °C: 300 W
• Potencia de salida continua a 40 °C: 240 W
• Eficiencia: 88 %
• Corriente de entrada sin carga (2): < 100 mA
• Consumo actual: < 200 µA cuando está desactivado a través de su puerto remoto.
• Aislamiento galvánico: 200 V CC entre entrada, salida y carcasa
• Rango de temperatura de funcionamiento: de -20 °C a +55 °C (reducir un 3 % por cada °C por encima de 40 °C).
• Humedad: Máx. 95 % sin condensación
• Conexión CC: Terminales de tornillo
• Sección transversal máxima del cable: 16 mm² AWG6
• Peso: 1,3 kg (3 lb)
• Dimensiones (alto x ancho x profundidad): 130 x 186 x 70 mm (5,1 x 7,3 x 2,8 pulgadas)
• Normas de seguridad: EN 60950
• Estándares de inmunidad: EN 61000-6-2, EN 61000-6-1, EN 55014-2
• Normas de la Directiva de Automóviles: ECE R10-5

ADVERTENCIA: Este producto puede exponerle a sustancias químicas que el Estado de California reconoce como causantes de cáncer, defectos de nacimiento u otros daños reproductivos. Para obtener más información, visite P65Warnings.ca.gov .

Presupuesto:

• Entrada del cargador - Voltaje: 24 V
• Salida del cargador - Amperaje: 20 A
• Voltaje de salida del cargador: 12 V
• Dimensiones de la caja: 4" de alto x 6" de ancho x 8" de largo. Peso: 2,9 libras.
• Código UPC: 8719076035251
