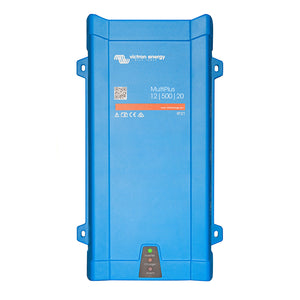

MultiPlus 12/500 - 20-16 - 120V - VE. Bus con certificación UL

El MultiPlus es un potente inversor de onda sinusoidal pura, un sofisticado cargador de baterías con tecnología de carga adaptativa y un conmutador de transferencia de CA de alta velocidad, todo ello en una sola carcasa compacta. Además de estas funciones principales, el MultiPlus cuenta con varias características avanzadas, como se detalla a continuación.

Funcionamiento en paralelo y capacidad trifásica

Se pueden conectar hasta seis Multis en paralelo para lograr una mayor potencia de salida. Además de la conexión en paralelo, se pueden configurar tres unidades para una salida trifásica.

PowerControl: Gestión de la energía limitada del generador, la conexión a tierra o la red eléctrica.

Con el panel de control múltiple, se puede configurar una corriente máxima para el generador o la toma de tierra. El MultiPlus tendrá en cuenta otras cargas de CA y utilizará el excedente para la carga, evitando así la sobrecarga del generador o la toma de tierra.

PowerAssist: Aumenta la capacidad de la alimentación de tierra o del generador.

Esta función lleva el principio de PowerControl a un nivel superior. Permite al MultiPlus complementar la capacidad de la fuente alternativa. Cuando la potencia máxima se requiere solo durante un período limitado, el MultiPlus garantiza que la energía insuficiente de la red eléctrica o del generador se compense de inmediato con la energía de la batería. Al reducirse la carga, la energía sobrante se utiliza para recargar la batería.

Cargador adaptativo de cuatro etapas y carga de batería de doble banco

La salida principal proporciona una carga potente al sistema de baterías mediante un software avanzado de «carga adaptativa». Este software ajusta con precisión el proceso automático de tres etapas según el estado de la batería y añade una cuarta etapa para periodos prolongados de carga de mantenimiento. El proceso de carga adaptativa se describe con más detalle en la hoja de datos del cargador y en la sección de Información Técnica del sitio web de Victron. Además, el MultiPlus puede cargar una segunda batería mediante una salida de carga lenta independiente, destinada a la batería de arranque del motor principal o del generador.

Alta potencia de arranque

Es necesario para arrancar cargas con alto consumo de corriente de arranque, como convertidores de potencia para lámparas LED, lámparas halógenas o herramientas eléctricas.

Modo de búsqueda

Cuando el modo de búsqueda está activado, el consumo de energía del inversor en funcionamiento sin carga se reduce aproximadamente un 70 %. En este modo, el Multi, cuando funciona como inversor, se apaga en caso de funcionamiento sin carga o con carga muy baja y se enciende cada dos segundos durante un breve periodo. Si la corriente de salida supera un nivel preestablecido, el inversor seguirá funcionando. De lo contrario, se apagará de nuevo.

Relé programable

Por defecto, el relé programable está configurado como relé de alarma, es decir, el relé se desenergizará en caso de alarma o prealarma (inversor casi demasiado caliente, ondulación en la entrada casi demasiado alta, voltaje de la batería casi demasiado bajo).

Encendido/Apagado remoto/Encendido del cargador

Conector de tres polos.

Configuración, supervisión y control del sistema in situ

Tras la instalación, el MultiPlus está listo para usar. Algunos ajustes se pueden modificar mediante interruptores DIP. Modelos de 500/800/1200 VA: interruptor remoto, tensión de carga de la batería, frecuencia del inversor y modo de búsqueda. Modelos de 1600/2000 VA: tensión de carga de la batería y modo de búsqueda. Para más ajustes, utilice VE-Config o el adaptador VE.Bus Smart.

Configuración y monitorización remotas

Instale un Cerbo GX u otro producto GX para conectarse a internet. Los datos operativos se pueden almacenar y visualizar gratuitamente en el sitio web VRM (Victron Remote Management) de Victron. Una vez conectado a internet, podrá acceder a los sistemas de forma remota y modificar la configuración.

Presupuesto:

• Control de potencia: Sí
• Asistencia de potencia: Sí
• Interruptor de transferencia (A): 16

Especificaciones del inversor:

• Rango de tensión de entrada (V CC): 9,5 – 17 V, 19 – 33 V, 38 – 66 V
• Tensión de salida: 230 V CA, ± 2 % / Frecuencia: 50 Hz ± 0,1 %
• Potencia de salida continua a 25 °C (VA): 500
• Potencia de salida continua a 25 °C (W): 430
• Potencia de salida continua a 40 °C (W): 400
• Potencia de salida continua a 65 °C (W): 300
• Potencia máxima (W): 900
• Eficiencia máxima (%): 90 / 91 / 92%
• Potencia sin carga (W): 6 / 6 / 7 W
• Potencia sin carga en modo de búsqueda (W): 2 / 2 / 3 W

Especificaciones del cargador:

• Entrada de CA: Rango de voltaje de entrada: 187-265 V CA / Frecuencia de entrada: 45-65 Hz
• Absorción de tensión de carga (V CC): 14,4 / 28,8 / 57,6
• Tensión de carga flotante (V CC): 13,8 / 27,6
• Modo de almacenamiento (V CC): 13,8 / 27,6 / 55,2
• Corriente de carga de la batería de servicio (A): 20 / 10 / 6 A
• Corriente de carga de la batería de arranque (A): 1A (solo modelos de 12 V y 24 V)
• Sensor de temperatura de la batería: Sí

Especificaciones generales:

• Relé programable: Sí (1x)
• Protección: a - g
• Puerto de comunicación VE.Bus: Para funcionamiento en paralelo y trifásico, monitorización remota e integración de sistemas (se necesita un divisor RJ45 ASS030065510 para los modelos de 500/800/1200 VA).
• Encendido/apagado remoto: solo encendido/apagado/cargador
• Interruptores DIP: Sí
• Fusible interno de CC: 125 / 60 / 30 A
• Rango de temperatura de funcionamiento: -40 a +65 °C / -40 a 150 °F (refrigeración asistida por ventilador), humedad (sin condensación) máx. 95 %

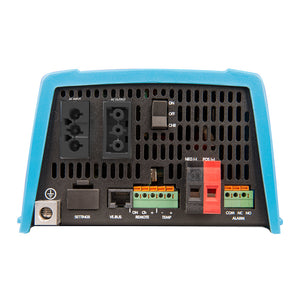

Especificaciones de la carcasa:

• Características comunes: Material y color: aluminio (azul RAL 5012) / Grado de protección: IP 21
• Conexión de la batería: 16 / 10 / 10 mm²
• Conexión de 230 V CA: Conector G-ST18i
• Peso: 4,4 kg
• Dimensiones (Alto x Ancho x Profundidad): 311 x 182 x 100 mm / 12,2 x 7,2 x 3,9 pulgadas.

Estándares:

• Seguridad: EN-IEC 60335-1, EN-IEC 60335-2-29, EN 62109-1
• Emisión, inmunidad: EN 55014-1, EN 55014-2, EN-IEC 61000-3-2, EN-IEC 61000-3-3, IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-3
• Directiva de automoción: ECE R10-5
• Puede ajustarse a 60 Hz y 240 V.
• Protección: Cortocircuito en la salida, sobrecarga, tensión de la batería demasiado alta, tensión de la batería demasiado baja, temperatura demasiado alta, 230 VCA en la salida del inversor, ondulación de la tensión de entrada demasiado alta
• Carga no lineal, factor de cresta 3:1
• Temperatura ambiente de hasta 25 °C
• Relé programable configurable para alarma general, detección de baja tensión CC o señal de arranque/parada de generador. Tensión CA: 230 V/4 A. Tensión CC: 4 A hasta 35 V CC, 1 A hasta 60 V CC.
• Voltaje de carga de la batería/remoto/frecuencia del inversor/modo de búsqueda
• Voltaje de carga de la batería/modo de búsqueda
