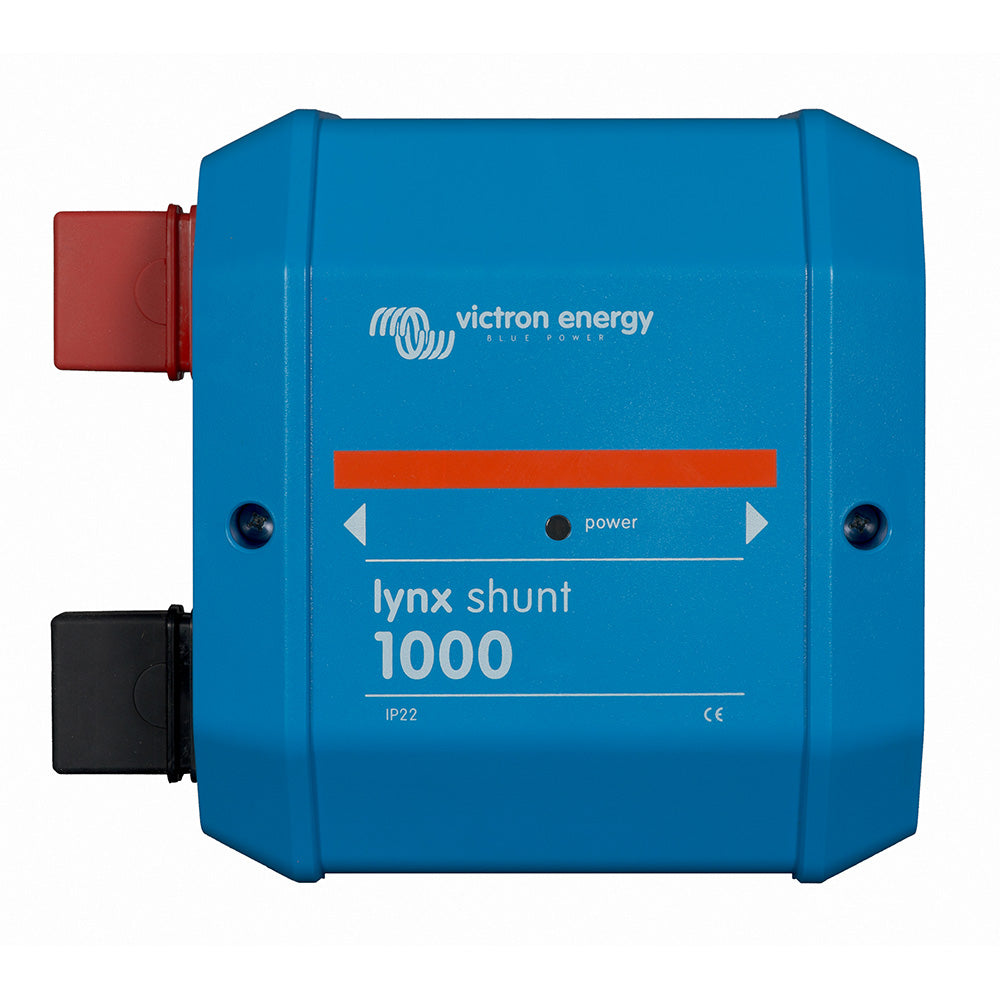

Derivación Lynx VE.Can (M10)

Monitoreo integrado de baterías en barras colectoras

El Lynx Shunt VE.Can incluye una barra colectora positiva y otra negativa, un monitor de batería y un portafusibles para el fusible principal del sistema. Forma parte del sistema de distribución Lynx. El distribuidor Lynx cuenta con un LED indicador de encendido. El Lynx Shunt VE.Can puede comunicarse con un dispositivo GX mediante VE.Can.

El Lynx Shunt VE.Can se envía con dos terminadores RJ45 VE.Can, que se pueden usar al conectarlo a un dispositivo GX.

El Lynx Shunt VE.Can está diseñado para alojar un fusible CNN. El fusible debe adquirirse por separado.

El sistema de distribución Lynx

El sistema de distribución Lynx es un sistema modular de barras colectoras que incorpora conexiones de CC, distribución, fusibles, monitorización de baterías y gestión de baterías de litio.

El sistema de distribución Lynx consta de las siguientes partes:

• Lynx Power In: una barra colectora positiva y negativa con 4 conexiones para baterías o equipos de CC.
• Distribuidor Lynx: Barra colectora positiva y negativa con 4 conexiones con fusibles para baterías o equipos de CC, además de monitorización de fusibles.

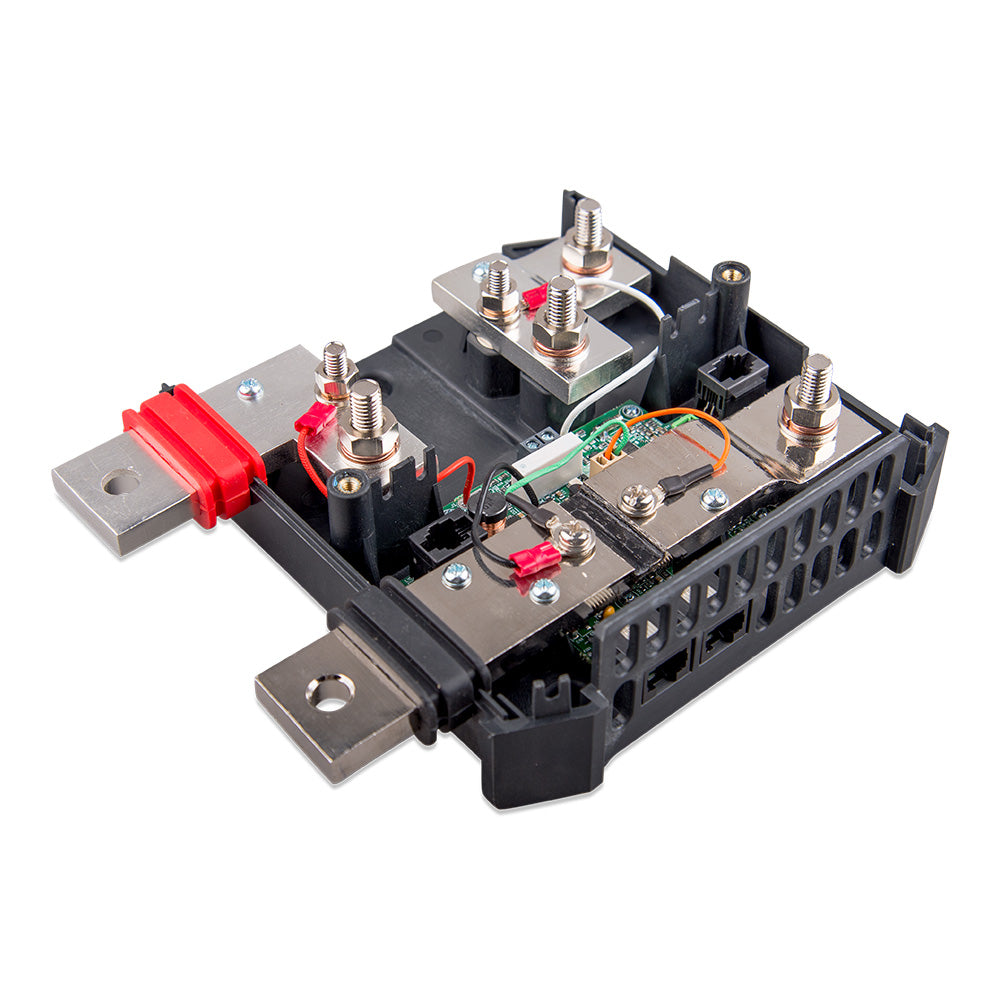

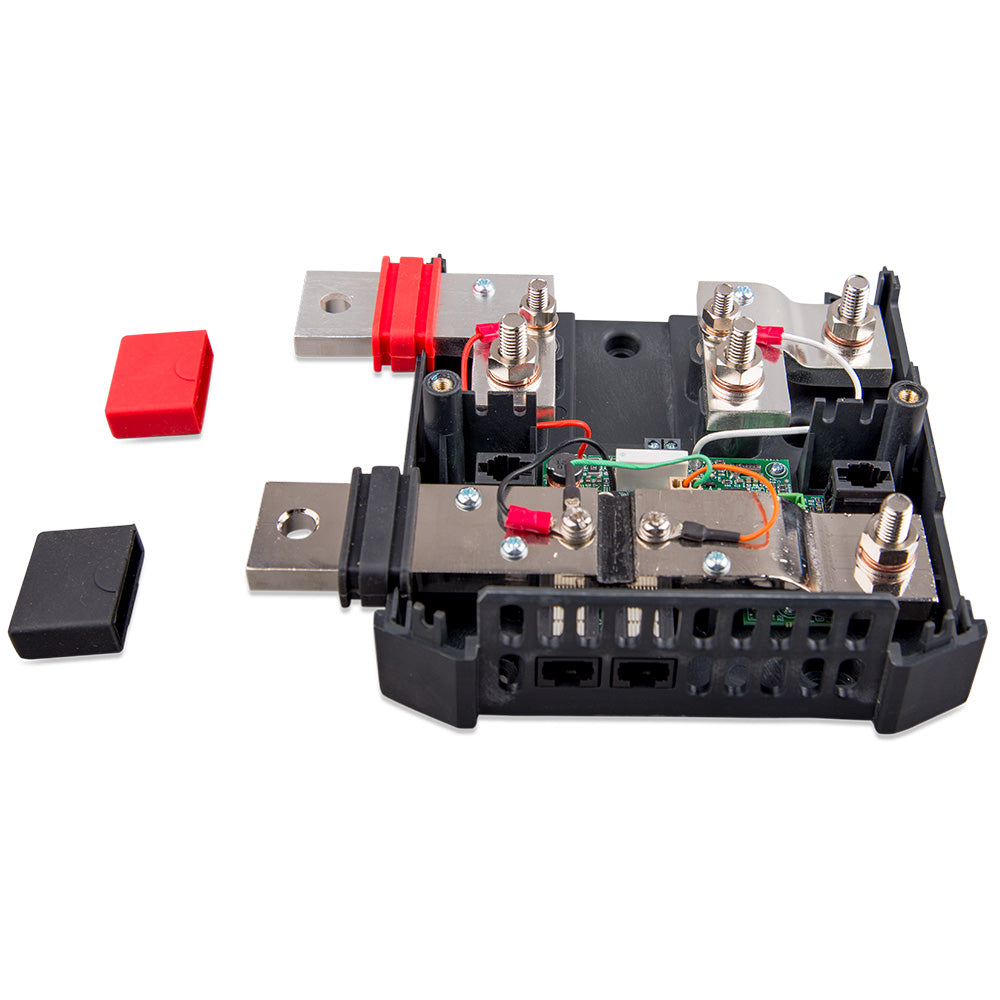

• Lynx Shunt VE.Can: una barra colectora positiva con espacio para un fusible principal del sistema y una barra colectora negativa con un shunt para la monitorización de la batería. Dispone de comunicación VE.Can para la monitorización y configuración con un dispositivo GX.
• Sistema de gestión de baterías (BMS) Lynx Smart: para usar con baterías de litio Victron Energy Smart. Incluye una barra colectora positiva con un contactor controlado por el BMS y una barra colectora negativa con una derivación para la monitorización de la batería. Dispone de comunicación Bluetooth para la monitorización y configuración mediante la aplicación VictronConnect y comunicación VE.Can para la monitorización con un dispositivo GX y el portal VRM.

Presupuesto:

Fuerza:

• Rango de tensión de alimentación: 9 - 70 V CC
• Tensiones del sistema compatibles: 12, 24 o 48 V
• Protección contra polaridad inversa: No
• Potencia actual: 1000 ADC continuos
• Consumo de energía: 60 mA a 12 V, 33 mA a 24 V, 20 mA a 48 V
• Contacto de alarma libre de potencial 3A, 30Vcc, 250Vca

Conexiones:

• Barra colectora: M8
• Fusible: M8
• VE.Can: RJ45 y terminador RJ45
• Conexión de la fuente de alimentación al distribuidor Lynx: RJ10 (se incluye un cable RJ10 con cada distribuidor Lynx).
• Sensor de temperatura: Terminal de tornillo
• Relé: Terminal de tornillo

Físico:

• Material de la carcasa: ABS
• Dimensiones de la carcasa (alto x ancho x profundidad): 190 x 180 x 80 mm
• Peso unitario: 1,4 kg
• Material de la barra colectora: Cobre estañado
• Dimensiones de la barra colectora (alto x ancho): 8 x 30 mm

Ambiental

• Rango de temperatura de funcionamiento: -40 °C a +60 °C
• Rango de temperatura de almacenamiento: -40 °C a +60 °C
• Humedad: Máx. 95% (sin condensación)
• Clase de protección: IP22
