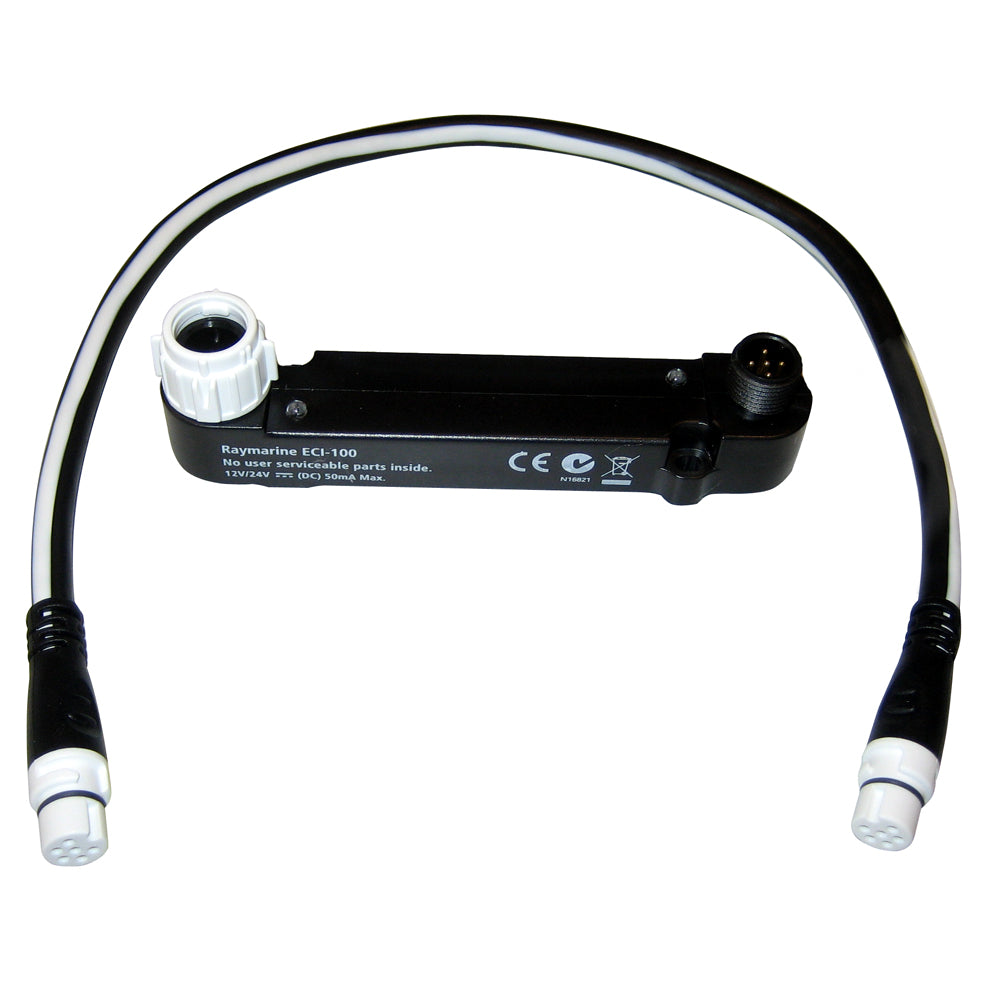

Interfaz universal de motor y control ECI-100

La interfaz universal de motor y control ECI-100 es una solución innovadora y asequible para conectar la instrumentación del motor y la dirección electrónica con los sistemas de piloto automático y navegación de Raymarine. Esta sencilla solución de bus CAN aislado ofrece una integración fiable con la última generación de pantallas multifunción de Raymarine y proporciona una interfaz de dirección automática fluida para el sistema de piloto automático Evolution EV-2 Drive By Wire de Raymarine.

Beneficios:

• Un único punto de conexión sencillo para los datos del motor y el control del piloto automático electrónico.

• Una solución asequible y sencilla elimina la necesidad de múltiples pasarelas de motor y piloto automático.

• Incorpora el sensor Evolution de 9 ejes y el control de piloto automático adaptativo de Raymarine a la propulsión electrónica sin necesidad de una pasarela de piloto automático propietaria.

• Visualice los datos del motor y disfrute del control total del piloto automático junto con las tecnologías de radar, sonar y navegación líderes en la industria de Raymarine, utilizando una única pantalla táctil.

• Desde nuestra compacta serie aSeries hasta nuestra emblemática serie gS con pantalla grande, la información del motor y el control del piloto automático están disponibles en cualquier pantalla con LightHouse v8 o posterior.

• Acceda a pantallas fáciles de personalizar para visualizar datos de rendimiento del motor, consumo de combustible, alarmas y mucho más.

• Visualiza la información del motor en tu smartphone o tableta con las aplicaciones móviles de Raymarine.

• El ECI-100, de fácil instalación, hace realidad la integración del motor y la navegación en embarcaciones de prácticamente cualquier tamaño.

Parámetros de datos del motor ECI-100
La interfaz universal de control y motor ECI-100 identifica los siguientes parámetros:

• Velocidad del motor

• Temperatura del aceite del motor

• Temperatura del motor

• presión del aceite del motor

• presión del refrigerante del motor

• consumo de combustible del motor

• Presión de refuerzo

• potencial de la batería

• presión del aceite de transmisión

• Temperatura del aceite de transmisión

• Total de horas del motor

• nivel del tanque de combustible

• Combustible consumido durante el viaje (calculado por ECI-100)

• potencial del alternador

• par motor

• porcentaje de carga del motor

• engranaje de transmisión

• VIN (no se muestra en la pantalla)

• Número de software (no se muestra en la pantalla)

Integración sencilla, rendimiento potente
El ultracompacto ECI-100 se conecta directamente al bus de datos de motor NMEA2000 o SAE* J1939 estándar de la industria, utilizado por los principales fabricantes de motores marinos, entre ellos:

• Volvo Penta

• Yamaha Marine (solo Command Link Plus)

• Oruga

• Yanmar Marine

Raymarine se compromete a ofrecer una integración perfecta con los principales motores marinos. Visite www.raymarine.com para obtener la información más reciente sobre compatibilidad de motores.

Un puerto DeviceNet estándar conecta el ECI-100 al cableado CAN bus específico del fabricante. A continuación, el ECI-100 se conecta a redes NMEA2000 mediante el sistema de cableado SeaTalk ^ng . Cada uno de los puertos aislados del ECI-100 recibe alimentación independiente, lo que garantiza un rendimiento fiable y sin problemas tanto de la electrónica de navegación como de los sistemas del motor.

* SAE - Norma de la Sociedad de Ingenieros Automotrices
