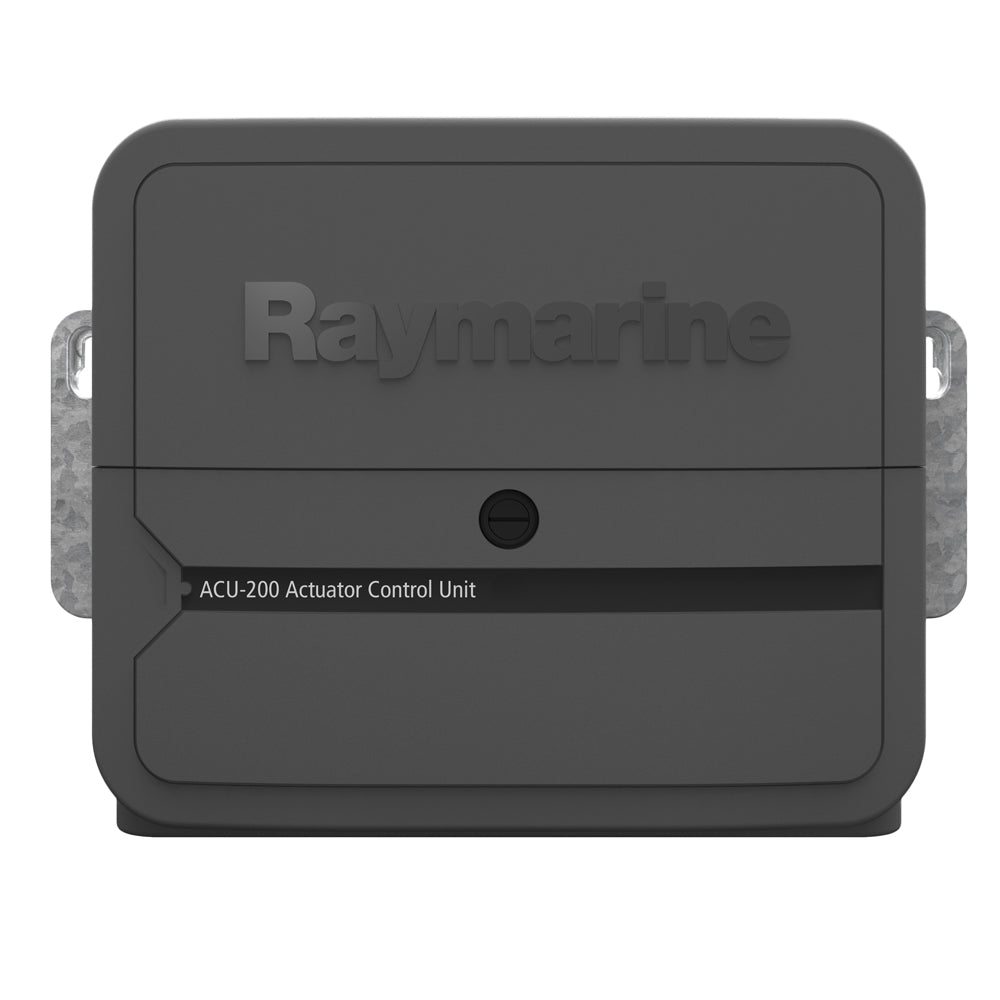

Unidad de control del piloto automático (ACU)

La robusta ACU (Unidad de Control del Actuador) proporciona una alimentación fiable para el piloto automático y también alimenta el bus SeaTalk ^ng . Elija la ACU que se ajuste a su tipo de sistema de dirección.

Salida de corriente del accionamiento
Corriente continua máxima de 15 amperios a la tensión de alimentación
Salida del embrague de accionamiento
Hasta 2,0 A continuos, seleccionable entre 12 y 24 V.

Conexiones

• Incluye la referencia del timón rotatorio M81105


• interruptor de reposo

• Fuerza

• motor de accionamiento

• embrague de accionamiento

• Suelo

Tensión nominal de alimentación
12 V o 24 V
Rango de tensión de funcionamiento
10,8 V a 31,2 V CC
Consumo de energía (en espera) - Fuente de alimentación principal
300 mA (12/24 V)
Consumo de energía (en espera) - Fuente de alimentación SeaTalk ^ng
20 mA (12 V)
SeaTalk ^ng LEN (Número de equivalencia de carga)
1
SeaTalk ^ng Power Out
3 amperios a 12 V (protegido con fusible de 3 amperios)
Conexiones de datos
SeaTalk ^ng

Entorno de instalación

• Temperatura de funcionamiento: de -20 °C a +55 °C (de -4 °F a +131 °F)

• Temperatura de almacenamiento: -30 °C a +70 °C (-22 °F a +158 °F)

• Humedad relativa: MÁX. 93%

Clasificación de impermeabilidad
Resistente al goteo
Dimensiones (Ancho x Alto x Profundidad)
285 mm x 211,5 mm x 64,5 mm (11,2 pulg. x 8,3 pulg. x 2,5 pulg.)
Peso
2,2 kg (4,84 libras)

Conformidad

• Europa: 2004/108/CE

• Australia y Nueva Zelanda: C-Tick, Nivel de Cumplimiento 2

Presupuesto:

• Tipo: Piezas
• Dimensiones de la caja: 8" de alto x 12" de ancho x 17" de largo. Peso: 6,8 libras.
• Código UPC: 723193768914
