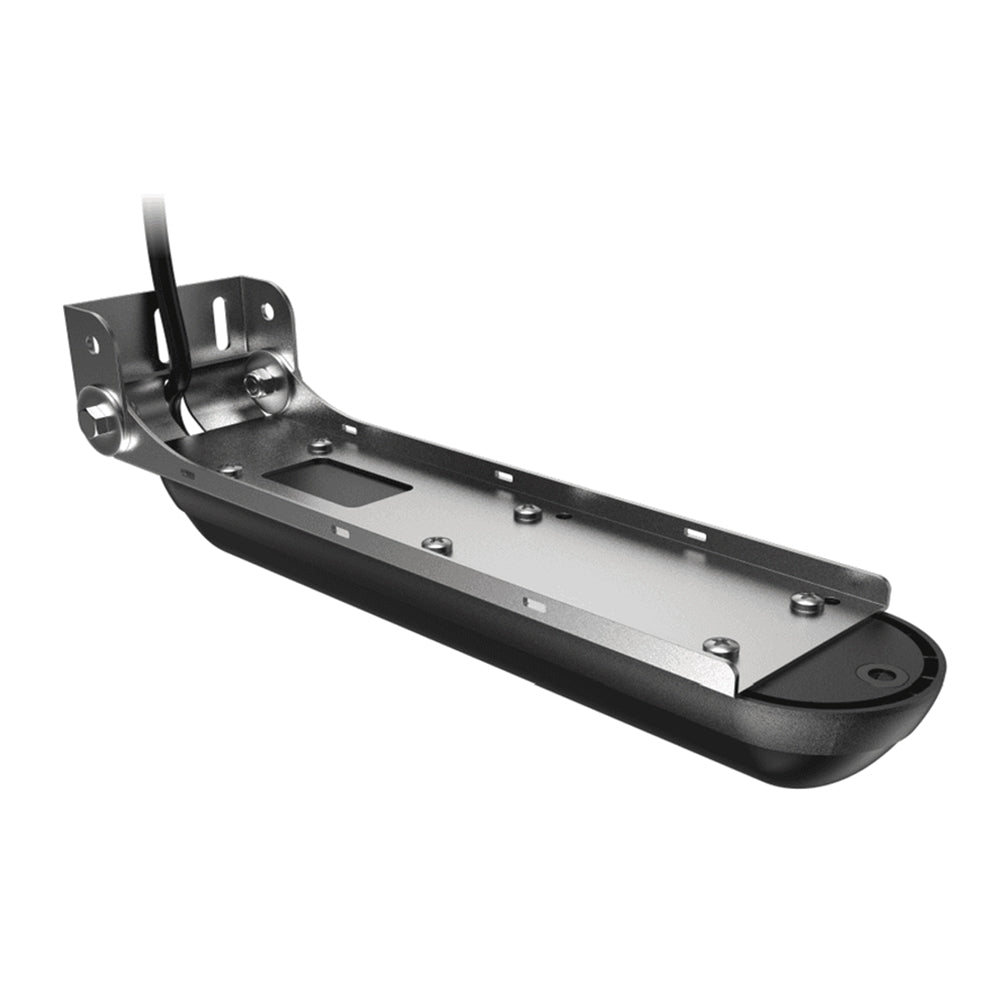

Transductor de imagen activa 2 en 1

Transductores de imagen activa

• Active Imaging es una nueva tecnología de sonar de escaneo que proporciona imágenes de sonar de alta resolución increíblemente detalladas sin sacrificar el alcance.
• Los transductores de imagen activa logran esto dirigiendo mejor los haces SideScan, lo que aumenta la resolución y mejora el rendimiento del rango.

La tecnología Active Imaging está disponible en dos modelos.

• El transductor independiente Active Imaging permite al usuario combinar el nuevo transductor Active Imaging con un transductor CHIRP independiente para instalaciones con doble transductor.
• La tecnología Active Imaging funciona a 800 kHz o 455 kHz con alcances máximos de 150 pies (800 kHz) o 300 pies (455 kHz).

Tecnología de imagen activa

• La imagen activa utiliza las técnicas más recientes en la generación de señales de sonar.
• Los transductores de imagen activa están fabricados con un polímero que reacciona a las ondas sonoras de forma más similar a como lo hace el agua. Esto garantiza que no se pierda ninguna señal de sonar durante la transmisión o la recepción.
• Los transductores Active Imaging incluyen elementos de sonar separados para la transmisión y recepción de SideScan. Esta separación permite que Active Imaging tenga una velocidad de ping increíblemente rápida (la velocidad de ping se correlaciona directamente con la resolución de la imagen). Además, estos elementos separados concentran una mayor parte de la señal de sonar hacia afuera, aumentando la señal hacia los lados y mejorando el alcance.

Características principales:

• El sonar Active Imaging ofrece a los usuarios detalles de alta resolución sin concesiones.
• El funcionamiento a 800 kHz cubre numerosos casos de uso y rangos.
• Con una frecuencia de muestreo de 800 kHz y una resolución que permite a los usuarios no tener que elegir entre ver con gran detalle o ver a larga distancia.
• Las pantallas IPS de alta resolución de NSS evo3 y HDS Live muestran la imagen completa, permitiendo al usuario ver todo el entorno subacuático.
• Los transductores de imagen activa no requieren módulos ni hardware adicional para su uso con pantallas de última generación.

Ambiental

• Temperatura de funcionamiento: -15 °C a +55 °C (+5 °F a +131 °F)
• Temperatura de almacenamiento: -30 °C a +70 °C (-22 °F a +158 °F)

Físico

• Longitud del cable: 7,6 m (25 pies)
• Opciones de montaje: travesaño, escalón empotrado y montaje en placa elevadora
• Conector: 9 pines

Transductor

• Salida: Imágenes SideScan, imágenes DownScan y temperatura
• Frecuencia: 455 kHz y 800 kHz
• Profundidad máxima: DownScan: 91 m (300 pies); SideScan: alcance lateral de 91 m (300 pies) a 455 kHz, alcance lateral de 46 m (150 pies) a 800 kHz
• Velocidad operativa: DownScan y SideScan: 9 nudos (10 mph)
