Bomba de piloto automático, 12 V CC, 1,7 pulgadas cúbicas por segundo (para tamaños de pistón de 14 a 25 pulgadas cúbicas de volumen)

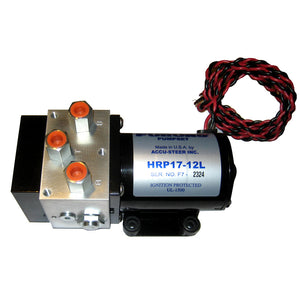

La bomba PUMPHRP17-12 es un grupo de bombeo reversible diseñado para la interconexión del piloto automático de la serie NavPilot con un sistema de dirección hidráulica. El conjunto de la bomba incorpora una bomba de engranajes gerotor reversible, un engranaje de dos piezas alojado en un anillo excéntrico. Esto permite un funcionamiento increíblemente silencioso, fiable y preciso.

Un sistema de dirección hidráulica consta de un actuador hidráulico y una o más bombas de timón. Al girar el timón (bomba de timón) a babor, se bombea aceite hidráulico a la línea de dirección hidráulica de babor. Este aceite se dirige al lado de babor del cilindro de dirección. A medida que el cilindro gira a babor, el aceite del lado de estribor del cilindro regresa a la bomba de timón a través de las líneas hidráulicas de estribor.

Un extremo del cilindro está fijo y el otro conectado a la caña del timón, que a su vez está conectada al eje del timón. Esta conexión con la caña del timón transforma el movimiento lineal del cilindro hacia babor en un movimiento rotatorio, que gira el timón y dirige la embarcación hacia babor. Al girar el volante a estribor se produce la misma reacción: el aceite se bombea desde la línea de estribor y regresa por la de babor.

Si se utiliza más de una bomba de timón, se debe instalar una línea de retorno/llenado para conectar las carcasas de todas las bombas de timón.

El caudal de salida del grupo de bombeo determina la velocidad del cilindro de dirección. El grupo PUMPHRP17-12 proporciona un caudal de 1,6 pulgadas cúbicas de aceite por segundo y requiere una entrada de 12 V CC.

ADVERTENCIA: Este producto puede exponerle a sustancias químicas que el Estado de California reconoce como causantes de cáncer, defectos de nacimiento u otros daños reproductivos. Para obtener más información, visite P65Warnings.ca.gov .

Presupuesto:

• Tipo: Bombas/Accionamientos
• Dimensiones de la caja: 6" de alto x 6" de ancho x 10" de largo. Peso: 10 libras.
• Código UPC: 611679305077
