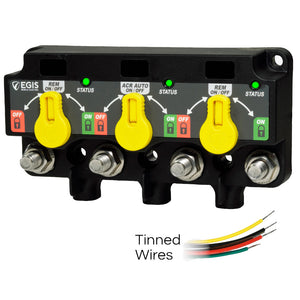

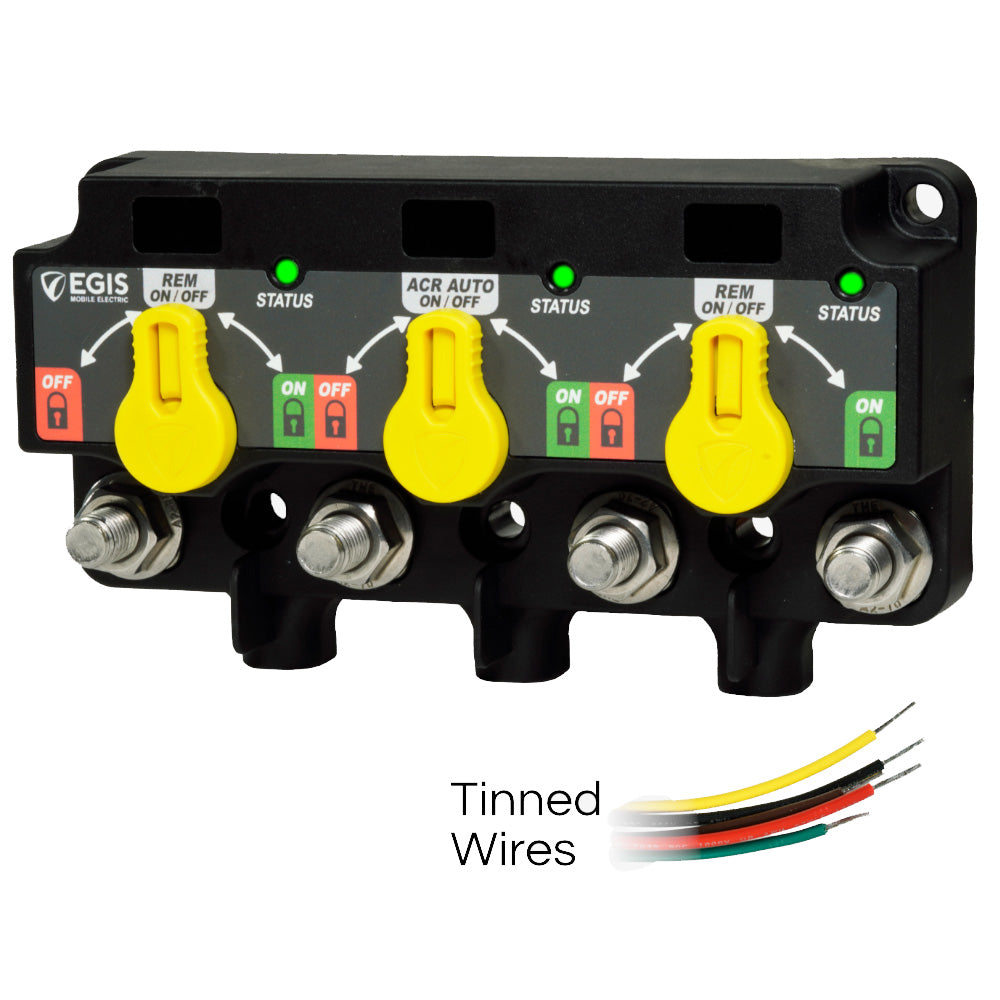

Relé XD Series Triple Flex 2 - Relé ACR con perillas y cables estañados

El relé Egis sustituye tres relés individuales de alto amperaje por un módulo compacto, reduciendo significativamente el espacio, eliminando el coste de las conexiones de cable de enlace externas, eliminando el riesgo de que las conexiones de cable de enlace se aflojen por vibración y proporcionando un conocimiento claro e inequívoco de cómo operar los controles manuales y en qué estado han forzado los controles manuales al relé.

Aplicaciones:

• Diseñado para replicar las funciones comunes de conmutación de múltiples baterías y gestión de carga: la conmutación de carga común de doble batería mediante los relés externos y un relé de carga automático central para compartir la corriente de carga se implementan fácilmente.
• Múltiples relés de carga automática (ACR) en un solo dispositivo: para sistemas de 3 a 4 baterías que requieren 2 o 3 ACR, un único ACR de tres relés proporciona mejoras drásticas en el consumo de corriente de reposo en estado apagado, el espacio utilizado y reduce los cables de interconexión innecesarios.
• Ampliable con barras colectoras de enlace y de interconexión para añadir relés XD dobles, triples o simples; admite sistemas de 3 o 4 baterías con accesorios de interconexión de barras colectoras estándar.

Características:

• Construcción a prueba de balas: sellada con protección IP67/IP6K9K, sus componentes electrónicos y materiales de alta temperatura permiten el montaje en cualquier lugar; terminales de cable de acero inoxidable; orificios de montaje grandes compatibles con tornillería de fijación de 1/4-20 / M6
• La opción de control manual intuitiva simplifica el funcionamiento y aumenta la conciencia del estado de la anulación manual y de si el dispositivo se está dejando en estado bloqueado o bloqueado (no disponible en soluciones de la competencia).
• La sencilla programación mediante interruptores DIP proporciona a cada función del relé una flexibilidad significativa para los fabricantes de equipos originales y los instaladores.
• Reducción del 35-75% en el espacio de montaje y el peso del producto gracias a un diseño avanzado de solenoide biestable y a conjuntos de solenoides múltiples que reemplazan las configuraciones comunes del sistema eléctrico.
• Compatible con la función Plug and Play y con productos de la competencia ya existentes; hay disponibles opciones de relé simple, doble y triple con pines de conector DTM/ATM compatibles con relés biestables de la serie ML.
• Consumo de corriente en estado de reposo entre un 90 % y un 95 % menor en comparación con productos y soluciones de sistemas de la competencia que requieren múltiples dispositivos para una funcionalidad similar.

Presupuesto:

• Corriente continua total en amperios: 500
• Corriente máxima de arranque (amperios): 1500
• Vida útil del interruptor mecánico: 1.000.000 de ciclos
• Rango de voltaje (VDC): 8-36
• Consumo de corriente en estado de apagado (mA): 1,3
• Corriente de cambio de estado: 5 A a 12 V CC; 3 A a 24 V CC

Características principales:

Indicador LED de estado

El indicador LED frontal, de fácil visualización, proporciona el estado del dispositivo, y el LED remoto replica el LED local del dispositivo.

Anulación manual de 3 posiciones

Fuerza la apertura o el cierre de cada relé y, opcionalmente, deja la perilla en cualquiera de las dos posiciones para bloquear el relé en cualquiera de las dos condiciones.

Incluye hoja de etiquetas para 40 circuitos

Los prácticos huecos para el juego de etiquetas impermeables incluido facilitan la identificación de circuitos y relés. Etiquetas en blanco para aplicaciones personalizadas.

Incluye funda protectora.

Protege los pernos terminales y los bordes de los terminales de cable contra cortocircuitos accidentales entre sí o a tierra.

Herrajes de acero inoxidable

La corrosión no supone ningún problema con espárragos de acero inoxidable de calidad y tuercas con brida autoblocantes.

Programable

Mediante interruptores DIP ubicados bajo la cubierta protectora. Una guía de configuración fácil de usar en el reverso permite configurar ajustes personalizados para una amplia variedad de aplicaciones.

Menor huella

Los relés XD ofrecen una alta capacidad de amperaje en un formato más pequeño que las soluciones de la competencia, reduciendo al mínimo los requisitos de espacio para la instalación.

Ventilación integrada

Las válvulas de ventilación de Gore-Tex de alta calidad regulan la presión interna del dispositivo para eliminar la entrada de humedad a través de los sellos y garantizar una larga vida útil del producto en entornos hostiles.
