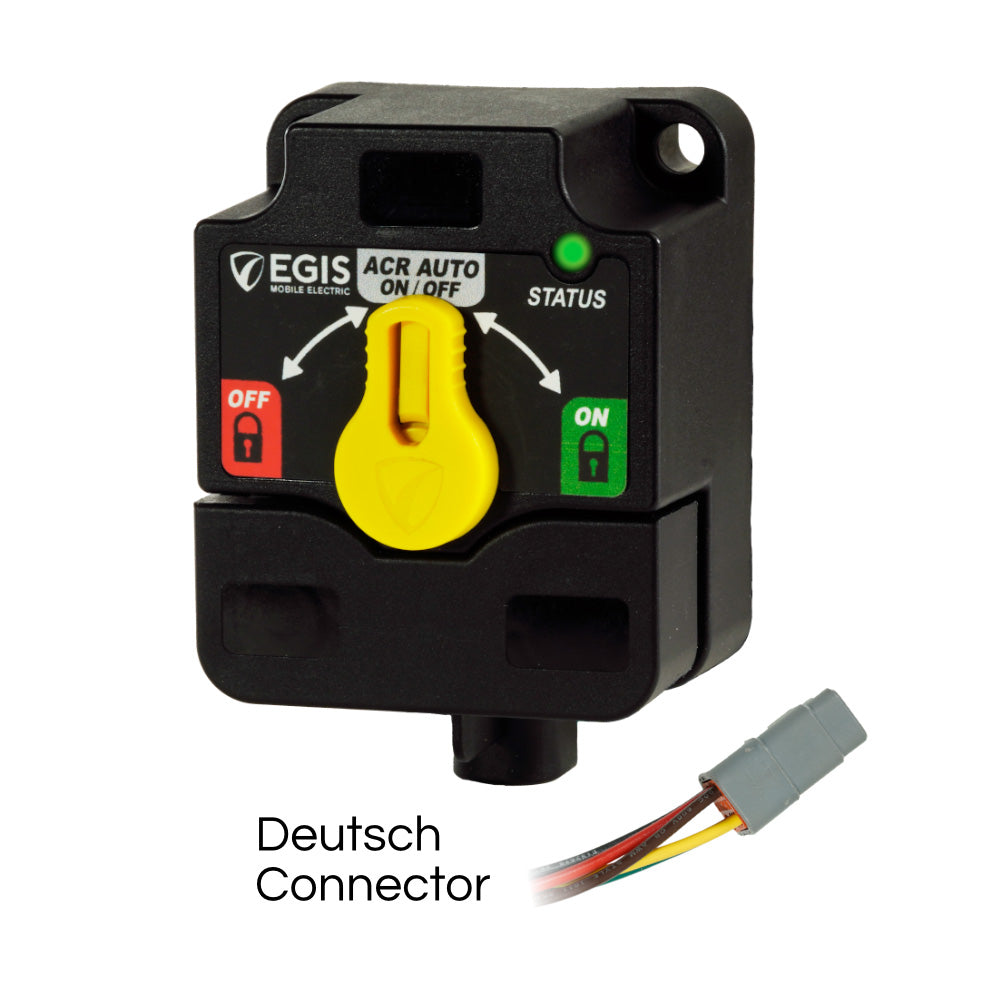

Relé ACR XD Series Single Flex 2 con perillas - Conector DTM

Este relé Egis ofrece una reducción del 35-75% en el espacio de montaje y el peso del producto gracias a su avanzado diseño de solenoide biestable y a sus múltiples conjuntos de solenoides, que sustituyen las configuraciones convencionales de los sistemas eléctricos. Además, este relé elimina el problema de las baterías que se descargan al compartir la carga entre dos baterías y aislarlas cuando no hay fuentes de carga disponibles.

Aplicaciones:

• Admite múltiples motores o sistemas de carga independientes mediante la incorporación de dos entradas independientes de arranque o aislamiento del motor para permitir el aislamiento de las fuentes de carga cuando ambas están activas para maximizar el rendimiento de la carga.
• Ampliable con barras colectoras de enlace y de interconexión para añadir relés XD dobles, triples o simples; admite sistemas de 2 o 3 baterías con accesorios de interconexión de barras colectoras estándar.

Características:

• Construcción a prueba de balas, sellada con protección IP67/IP6K9K, y componentes electrónicos y materiales de alta temperatura que permiten su montaje en cualquier lugar; espárragos de acero inoxidable para terminales de cable; orificios de montaje grandes compatibles con tornillería de fijación de 1/4-20 / M6
• La opción de control manual intuitiva simplifica el funcionamiento y aumenta la conciencia del estado de la anulación manual y de si el dispositivo se está dejando en estado bloqueado o bloqueado (no disponible en soluciones de la competencia).
• La sencilla programación mediante interruptores DIP proporciona a cada función de relé una flexibilidad significativa para los fabricantes de equipos originales y los instaladores.
• Compatibilidad plug-and-play con productos de la competencia heredados: Hay disponibles opciones de relé simple, doble y triple con pines de conector DTM/ATM para compatibilidad de pines con relés biestables de la serie ML.
• Consumo de corriente en estado de reposo entre un 90 % y un 95 % menor en comparación con productos y soluciones de sistemas de la competencia que requieren múltiples dispositivos para una funcionalidad similar.

Presupuesto:

• Corriente continua total en amperios: 500
• Corriente máxima de arranque (amperios): 1500
• Vida útil del interruptor mecánico: 1.000.000 de ciclos
• Rango de voltaje (VDC): 8-36
• Consumo de corriente en estado de apagado (mA): 1,3
• Corriente de cambio de estado: 5 A a 12 V CC; 3 A a 24 V CC

Características principales:

Indicador LED de estado

El indicador LED frontal, de fácil visualización, proporciona el estado del dispositivo, y el LED remoto replica el LED local del dispositivo.

Anulación manual de 3 posiciones

Fuerza la apertura o el cierre de cada relé y, opcionalmente, deja la perilla en cualquiera de las dos posiciones para bloquear el relé en cualquiera de las dos condiciones.

Incluye hoja de etiquetas para 40 circuitos

Los prácticos huecos para el juego de etiquetas impermeables incluido facilitan la identificación de circuitos y relés. Etiquetas en blanco para aplicaciones personalizadas.

Incluye funda protectora

Protege los pernos terminales y los bordes de los terminales de cable contra cortocircuitos accidentales entre sí o a tierra.

Herrajes de acero inoxidable

La corrosión no supone ningún problema con espárragos de acero inoxidable de calidad y tuercas con brida autoblocantes.

Programable

Mediante interruptores DIP ubicados bajo la cubierta protectora. Una guía de configuración fácil de usar en el reverso permite configurar ajustes personalizados para una amplia variedad de aplicaciones.

Menor huella

Los relés XD ofrecen una alta capacidad de amperaje en un formato más pequeño que las soluciones de la competencia, reduciendo al mínimo los requisitos de espacio para la instalación.

Ventilación integrada

Las válvulas de ventilación de Gore-Tex de alta calidad regulan la presión interna del dispositivo para eliminar la entrada de humedad a través de los sellos y garantizar una larga vida útil del producto en entornos hostiles.
