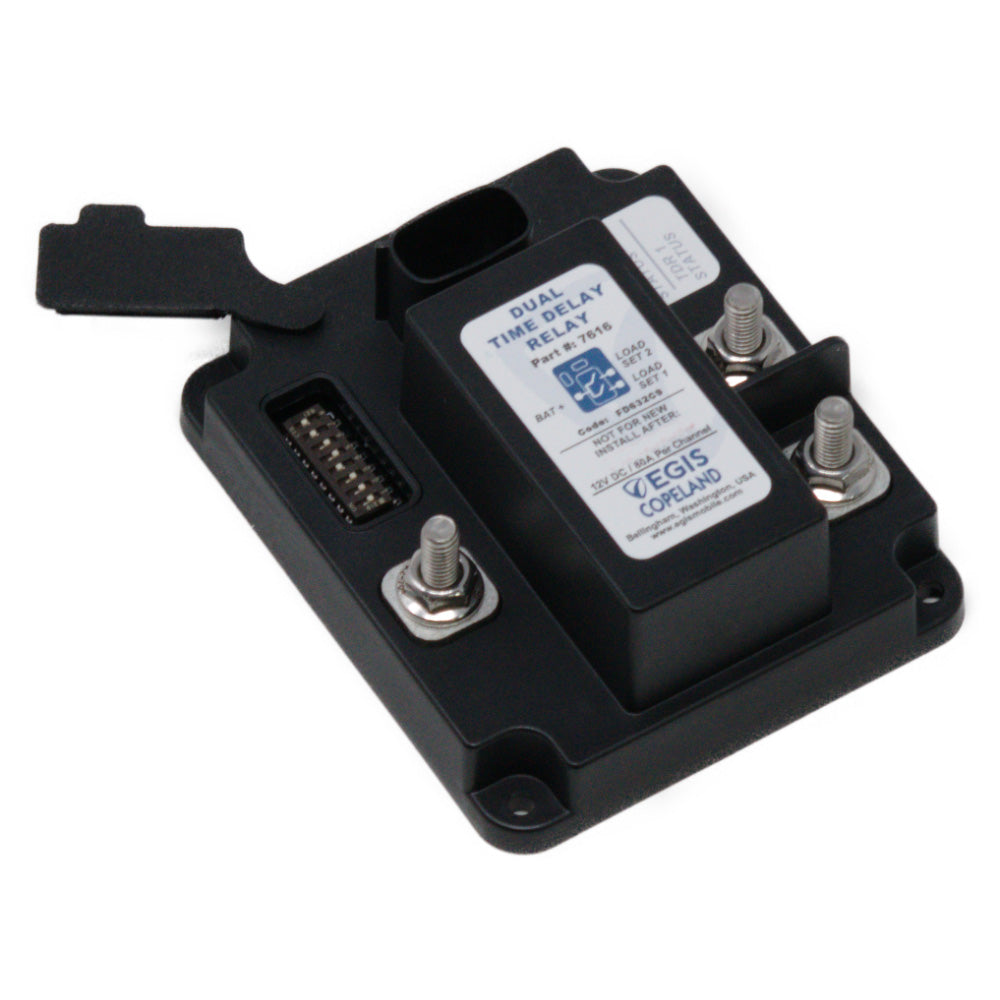

Relé de retardo de tiempo de doble salida serie TDR 12V (2 x 80A)

Este relé de doble tiempo de 12 V puede evitar que las baterías se descarguen debido a cargas de equipos adicionales después de las paradas del motor o de múltiples sistemas conectados a una batería con un consumo de energía de mantenimiento independiente, maximizando la disponibilidad operativa.

Aplicaciones:

• Admite sistemas de vídeo a bordo cuando los vehículos no están en uso, lo que permite descargas prolongadas y el apagado más rápido de los equipos menos sensibles al tiempo.
• Protege los componentes electrónicos sensibles de a bordo mediante un sistema opcional de apagado por sobretensión/subtensión y aislamiento de eventos de arranque.

Características:

• Elimina el tiempo de inactividad del vehículo debido a baterías descargadas; dispone del menor consumo de corriente en estado de apagado (1,3 mA).
• Instalación sencilla y robusta: conector sellado con cables largos opcionales; un solo dispositivo reemplaza varias unidades de control y los repetidores de alta intensidad reducen el tiempo de instalación, los costes y los posibles puntos de fallo.
• Se puede utilizar una salida de bajo amperaje adicional para mantener circuitos de memoria de 24 horas o para ordenar el apagado de otros equipos.
• Construcción a prueba de balas: la unidad sellada y los materiales de alta temperatura permiten el montaje en cualquier parte del vehículo; además, cuenta con protección integrada contra sobrecargas térmicas.
• Cumple con los estrictos estándares OEM para la autoprotección contra transitorios eléctricos.
• Retardo de apagado ajustable: de 0 segundos a 4 horas
• Opción de entrada de control del interruptor de parada de emergencia para evitar que las cargas se conecten accidentalmente, para el mantenimiento/servicio de vehículos y para la desconexión de emergencia.
• Opciones de control flexibles mediante llave de encendido, sensor de voltaje del alternador o ambos.
• Garantía líder en la industria de 4 años

Presupuesto:

• Corriente máxima: Continua: 80 amperios CC por salida (160 A en total); Intermitente: 120 amperios CC (5 minutos) por salida
• Consumo de corriente en estado de apagado: 1,5 mA (menos de 1 amperio-hora de disipación de la batería por mes en modo de espera)
• Especificaciones de funcionamiento: Tensión: 12 V CC nominal (8-18 V CC); Temperatura: -40 a 85 °C
• Opciones de retardo: de 5 segundos a 4 horas mediante interruptores DIP.
• Normas de protección ambiental: Resistente al agua según IP66. IP6K9K; Protección contra ignición según ISO 8846
• Características opcionales: Disparo por detección de tensión en el borne de entrada para la desconexión del relé; protección contra sobretensión y subtensión.

Características principales:

Interruptores DIP superiores

Accesible tras la instalación, para programar el retardo y determinar las funciones activas. Protegido por una cubierta autoadhesiva.

Herrajes autoblocantes de acero inoxidable

Materiales 100% no ferrosos resistentes a la corrosión. Todos los tornillos y tuercas de fijación son autoblocantes.

Conector de E/S integral

El ensamblaje rápido y 100% correcto mediante el conector Molex MX-150 elimina las malas conexiones en campo.

Arneses estándar y opcionales

Se incluyen los conectores con 60 cm de cable de tierra y de encendido. Hay disponibles arneses opcionales con salidas adicionales y longitudes de cable alternativas.

Fácil integración con bloques de fusibles CT

Las barras colectoras EasyLink opcionales reducen el espacio y el coste de conexión de los TDR con los bloques de fusibles de la serie CT.

Fácil integración con bloques de fusibles RT

Las barras colectoras EasyLink opcionales reducen el espacio y el coste de conexión de los TDR con los bloques de fusibles de la serie RT.

Diagnóstico LED

Indica un evento de desconexión del relé pendiente debido a sobretensión/subtensión o activación externa. También se proporciona el estado de encendido/apagado de la salida.
