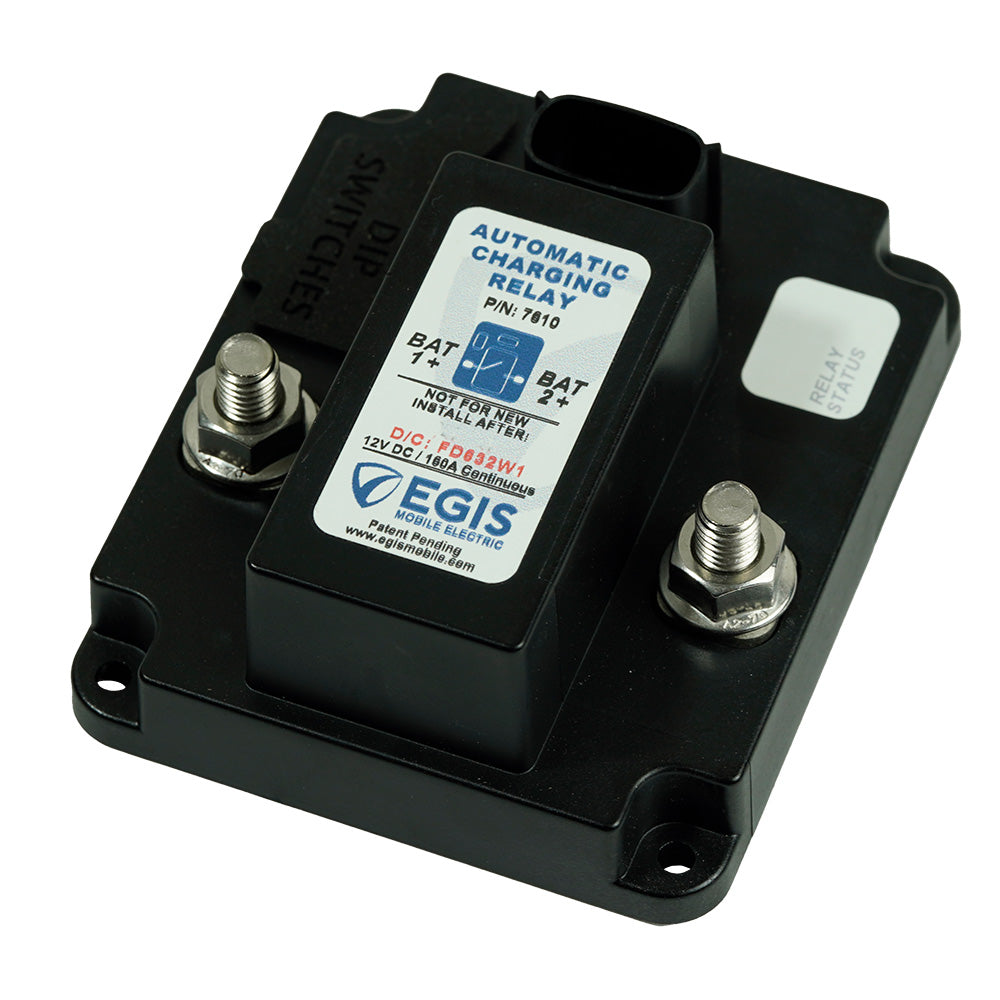

Relé de carga automática Plus - 160 A - 24 V

Este relé de carga automática Egis de 160 A elimina el problema de las baterías que se descargan al compartir la carga entre dos baterías y aislarlas cuando no hay fuentes de carga presentes.

Aplicaciones:

• Admite varios motores o sistemas de carga independientes mediante la incorporación de dos entradas independientes de arranque o aislamiento del motor para permitir el aislamiento de las fuentes de carga cuando ambas están activas, maximizando así el rendimiento de la carga.
• Protege el sistema eléctrico contra fallas en cascada con un bloqueo opcional que impide el cierre si un terminal está conectado a una batería con una celda en cortocircuito.

Características:

• El consumo de energía ultrabajo en comparación con los ACR típicos (7-10 mA) frente al ACR 7610 a 1,3 mA no agotará las baterías incluso después de un tiempo prolongado de inactividad del sistema eléctrico.
• Instalación sencilla y robusta: el conector sellado integrado elimina la corrosión; incluye arnés de conector Deutsch/Amphenol DTM.
• Se activa la opción de entrada asistida para garantizar la disponibilidad de la máxima potencia de arranque, permitiendo la conexión manual de las baterías mediante un interruptor remoto.
• Construcción a prueba de balas: la unidad sellada, los componentes de acero inoxidable y los materiales de alta temperatura permiten su montaje en cualquier lugar; protección integrada contra sobrecarga térmica.
• Se puede utilizar una salida de bajo amperaje adicional para informar del estado del dispositivo de forma remota o para accionar un relé secundario para cargar un banco de baterías sin una fuente de carga (véanse los ejemplos).

Presupuesto:

• Corriente continua (amperios): 160
• Rango de voltaje (VDC): 16 – 36
• Consumo de corriente en estado de apagado (mA): 1,3
• Corriente de interrupción (amperios): 240
• Rango de tensión de cierre de CA (VDC): 25,8-27,2
• Rango de tensión de apertura de CA (VDC): 24,2-25,6

Características principales:

Interruptores DIP superiores

Tras el montaje, se puede acceder a él para programar los ajustes de voltaje y determinar las funciones activas. Está protegido por una cubierta autoportante.

Herrajes autoblocantes de acero inoxidable

Materiales 100% no ferrosos resistentes a la corrosión. Todos los tornillos y tuercas de fijación son autoblocantes.

Conector de E/S integral

El conector sellado Molex MX-150 elimina la susceptibilidad a la corrosión y al aflojamiento por vibración de los terminales de conexión rápida de 1/4" en productos de la competencia.

Opciones de conexión

Viene de serie con un arnés de conectores estilo Deutsch DT/AT. Proporciona tres opciones de conexión (MX-150, DT/AT y cables).

Fácil integración con bloques de fusibles RT (circuitos de 24 horas)

Las barras colectoras EasyLink opcionales reducen el espacio y el coste de conectar los relés de la serie TH con los bloques de fusibles de la serie RT.

Diagnóstico LED

Indica el estado pendiente de encendido/apagado del relé, bajo voltaje, sobrevoltaje/temperatura, aislamiento/asistencia de arranque y estado de encendido/apagado de la salida.
